A jornada da “fundição da vida” dos produtos eletrônicos: além da conexão dos circuitos

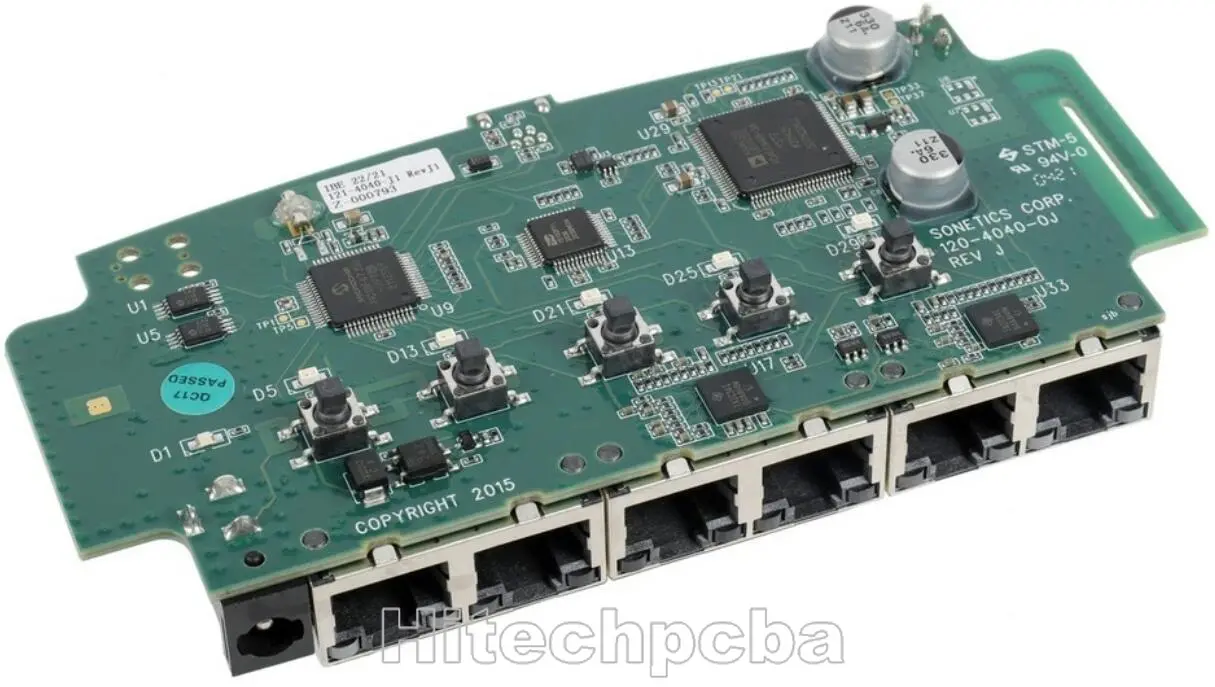

Quando você segura um smartphone ou usa um smartwatch para monitorar sua saúde, você vê um dispositivo sofisticado e integrado. Mas, ao abri-lo, seu núcleo é uma placa verde que reúne inúmeros componentes: PCBA. Não se trata de uma simples montagem de peças, mas de um processo de fabricação preciso, rigoroso e cheio de desafios: uma “fundição de vida” que determina a alma, a confiabilidade e o custo do produto eletrônico.

Valor central: Dos “planos de projeto” ao “coração pulsante”

A PCBA é o salto fundamental que leva o produto eletrônico do projeto virtual à realidade física.

Campo de validação final do projeto: Nenhum projeto de circuito, por mais perfeito que seja, pode prescindir da PCBA para sua verificação. O sinal está íntegro? A energia é pura? O calor está controlado? Essas perguntas só encontram resposta real quando os componentes “ocupam seu lugar” e são energizados. PCBA é a pedra de toque do engenheiro de hardware, onde inúmeros defeitos de projeto são expostos e corrigidos.

Base da confiabilidade: A vida útil e a estabilidade do produto dependem em 90% do processo de PCBA. Uma solda fria pode falhar a -20 °C; um resíduo de fluxo pode causar corrosão em um ambiente úmido; um capacitor danificado pela tensão pode fazer com que o dispositivo “falhe” prematuramente. Um excelente processo de PCBA substitui o controle microscópico do processo pela confiança macroscópica no produto.

Equilíbrio entre custo e eficiência: A etapa de PCBA concentra o custo dos materiais (BOM), a depreciação dos equipamentos, a mão de obra e a energia. Otimizar a rota de colocação para economizar segundos, melhorar o rendimento da primeira passagem para reduzir os custos de reparo, controlar com precisão a quantidade de pasta para diminuir o desperdício de material. Cada melhoria aqui se transforma diretamente em competitividade de lucro para a empresa.

Desafios na profundidade da fabricação: o campo de batalha invisível

Os desafios do PCBA vão muito além de “soldar componentes”.

1. Impressão de pasta de solda: Com materiais caros, aposta-se em 35 mícrons de precisão.

Este é o primeiro e mais importante controle de precisão em todo o SMT. Aproximadamente 70% de todos os problemas têm origem aqui. A contradição central é: você deve usar materiais de alto custo para dominar um processo com uma alta taxa de falha.

Design do gabarito: A proporção de abertura e a geometria das paredes do orifício (como a seção trapezoidal, o revestimento nano) afetam diretamente a liberação da pasta. Para atender às diferentes necessidades de quantidade de pasta dos componentes em uma mesma placa, pode ser necessário usar um gabarito escalonado para engrossar ou afinar áreas localmente.

Dinâmica de impressão: O controle preciso da pressão, do ângulo da racleta e da velocidade de separação, regulados em tempo real por um sistema de feedback em circuito fechado, garantem a forma perfeita da pasta.

O alto preço dos materiais: A pasta de solda é um dos materiais mais caros por unidade de massa na linha de produção. Seu custo central reside na composição da liga (como o teor de prata) e na fórmula química do fluxo. As pastas de alta qualidade oferecem uma janela de processo mais ampla, maior resistência ao colapso e resultados de soldagem mais confiáveis. “Economizar” na pasta equivale a introduzir ativamente uma variável de risco na fase mais inicial e menos detectável do processo. Os defeitos que ela causa, como pontes ou soldas frias, têm um custo de reparo muito superior à economia em material. A decisão de engenharia reside em fazer com que o “nível de tinta” corresponda aos requisitos de confiabilidade do seu produto.

2. Colocação de componentes: O equilíbrio entre precisão e tensão.

Sistema de alinhamento visual: Através da tecnologia de “foco em voo” de câmeras superiores e inferiores, é possível obter um posicionamento preciso entre o componente e a almofada em alta velocidade, com foco em algoritmos de correspondência de características de cinza e geometria.

Controle de força e planaridade: O cabeçote de colocação é equipado com sensores de força no eixo Z, aplicando uma pressão de colocação precisa a diferentes componentes. Para PCBs ultrafinos, é necessário resolver o problema da flexão da placa para evitar soldas frias devido à deformação.

3. Soldagem por refluxo: A dança entre a termodinâmica e a química.

A soldagem por refluxo é um processo termoquímico controlado; sua curva de temperatura é o segredo central.

Zona de pré-aquecimento: Aquecimento gradual, ativando o fundente.

Zona de estabilização: Fase crítica, para homogeneizar a temperatura de componentes grandes e pequenos e prevenir defeitos.

Zona de refluxo: A temperatura máxima e o tempo acima da linha líquida determinam o crescimento e a confiabilidade dos compostos intermetálicos da soldagem.

Zona de resfriamento: Controle da taxa de resfriamento para obter uma microestrutura de soldagem forte e resistente.

Atmosfera de nitrogênio: Sua principal função é reduzir a tensão superficial da solda, melhorando a umectação. É crucial para a soldagem de componentes de passo fino, mas aumenta significativamente o custo.
