As principais aplicações, vantagens e desvantagens das placas de circuito flexíveis

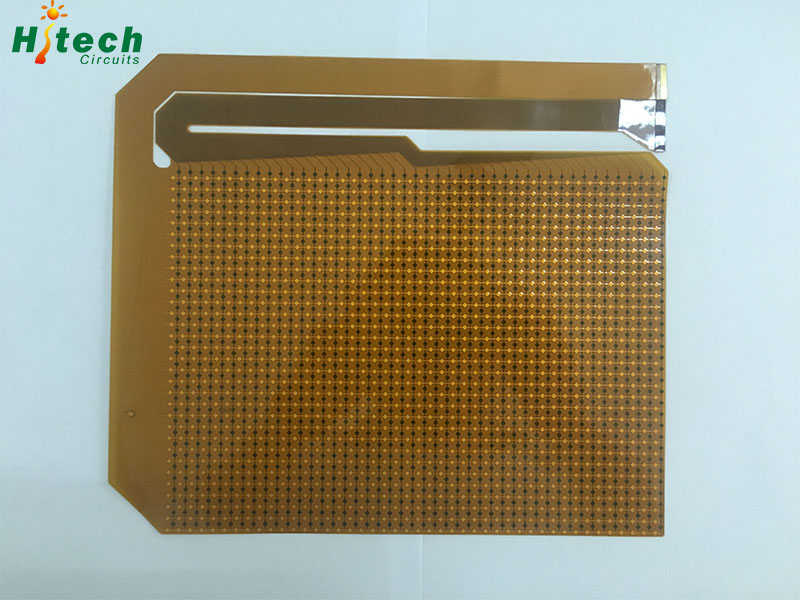

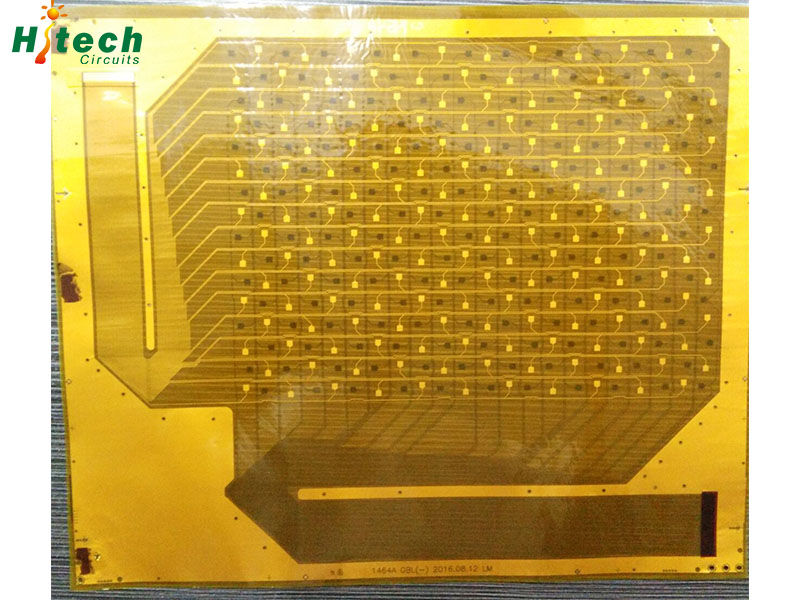

A placa de circuito impresso flexível (FPC) é feita de substratos isolantes flexíveis (principalmente poliimida PI ou polietileno tereftalato PET), que podem ser dobrados, enrolados e dobrados livremente, e podem suportar centenas de milhares a milhões de dobras sem danos.

Principais áreas de aplicação da FPC

Eletrônicos de consumo: os produtos de circuito impresso flexíveltêm aplicações importantes em eletrônicos de consumo. Por exemplo, em dispositivos eletrônicos como smartphones, tablets e laptops, os produtos FPC são usados para conectar vários componentes e transmitir sinais. A flexibilidade e a capacidade de dobra dos produtos FPC permitem que eles atendam aos requisitos de design de dispositivos de diferentes formas e tamanhos, proporcionando uma melhor experiência ao usuário.

Eletrônica automotiva: Com o rápido desenvolvimento da eletrônica automotiva, os produtos FPC estão se tornando cada vez mais utilizados na indústria de eletrônica automotiva. Os produtos FPC podem ser usados em dispositivos eletrônicos, como painéis de instrumentos, painéis de controle central, ajustadores de assento e sistemas de entretenimento dentro de automóveis para realizar funções como transmissão de sinal, fornecimento de energia e processamento de dados. Os produtos FPC têm um volume pequeno e boa resistência à temperatura, o que pode atender às necessidades especiais dos dispositivos eletrônicos automotivos.

Controle industrial, o FPC multicamadas pode fornecer sistemas de controle industrial de alto desempenho, como automação de fabricação e robótica.

Equipamentos médicos, as placas de circuito flexível FPC multicamadas também são amplamente utilizadas em equipamentos médicos, como instrumentos médicos e alguns dispositivos de monitoramento de vida.

Vantagens do FPC

O FPC pode ser dobrado e flexionado, proporcionando maior liberdade no projeto e operação das aplicações. O FPC também pode se adaptar a espaços pequenos ou irregulares, uma função que as placas de circuito impresso rígidas padrão não possuem.

O FPC ocupa menos espaço, reduzindo assim o peso da placa-mãe da aplicação. Além de otimizar a utilização do espaço, ele também pode proporcionar um melhor gerenciamento térmico, reduzindo assim a quantidade de calor a ser dissipado.

Em comparação com as placas de circuito impresso rígidas, os circuitos impressos flexíveis também são mais confiáveis e duráveis, especialmente em aplicações em que o circuito pode suportar vibração contínua e tensão mecânica. A tecnologia de interconexão padrão baseada em fios de soldagem e conectores de fiação manual foi substituída por circuitos impressos flexíveis. As características dos circuitos impressos flexíveis são peso extremamente leve, espessura extremamente fina, alta resistência mecânica, alta resistência à temperatura e atmosférica e boa resistência à interferência eletromagnética (EMI).

O uso do FPC pode reduzir a incidência de erros humanos durante o processo de fiação, melhorando assim a qualidade e reduzindo custos. A tecnologia FPC ajuda a reduzir significativamente o tamanho e o peso das aplicações, o que é um fator-chave na criação de dispositivos eletrônicos confiáveis, compactos e altamente integrados.

Desvantagens do FPC

Em comparação com as placas de circuito impresso rígidas, o FPC tem um custo inicial único mais elevado. Devido ao fato de os circuitos flexíveis serem projetados para aplicações muito específicas, o custo inicial associado ao projeto do circuito e do protótipo é mais elevado do que o das placas de circuito impresso rígidas.

Devido às limitações de tamanho dos equipamentos de produção, o FPC geralmente não pode ser muito longo ou largo. Além disso, o FPC é difícil de reparar uma vez danificado.

O FPC é quase invisível na aplicação de circuitos eletrônicos de alta potência, pois não consegue lidar com alta corrente de condução e tensão.
