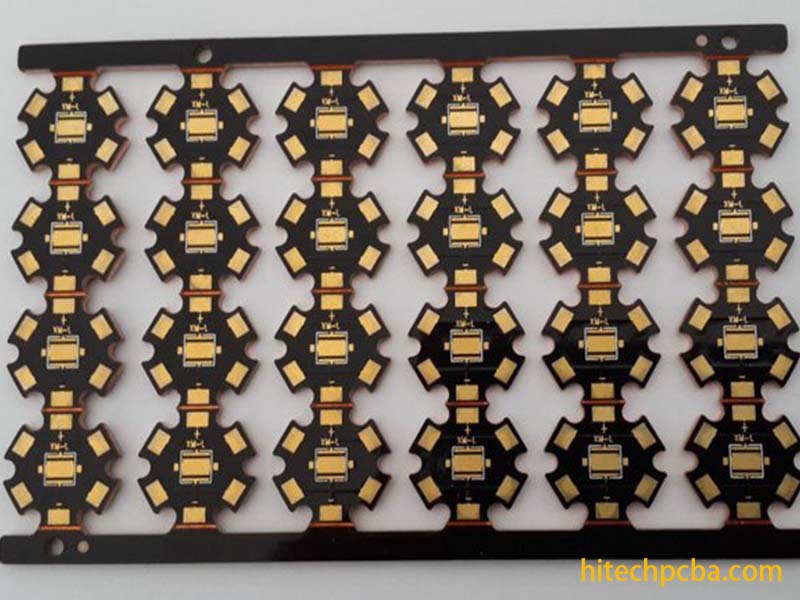

Projeto e fabricação de placas de circuito impresso de cobre pesado: a Suga oferece uma solução completa

O design de PCB de cobre pesado é um facilitador crítico para impulsionar avanços de desempenho em dispositivos eletrônicos de alta potência, pois oferece capacidade excepcional de condução de corrente e dissipação de calor eficiente. Sua qualidade de fabricação afeta diretamente a confiabilidade, a segurança e a vida útil dos produtos finais, tornando o design profissional e a produção de precisão essenciais para aplicações de alta confiabilidade.



1. O que é PCB de cobre pesado?


PCBs de cobre pesado referem-se a placas de circuito impresso com uma espessura de camada de cobre de 3 oz (105μm) ou mais. Amplamente utilizadas em aplicações de alta potência e alta corrente, como fontes de alimentação industriais, eletrônicos automotivos e equipamentos de energia renovável, elas diferem das PCBs padrão principalmente por suas camadas de cobre mais espessas — chegando a até 20 oz em casos extremos. Essas camadas oferecem excepcional capacidade de condução de corrente, dissipação de calor eficiente e maior durabilidade mecânica, tornando-as componentes essenciais para projetos de alta confiabilidade.



2. Considerações importantes no projeto e fabricação de PCBs de cobre pesado:

Aspectos do projeto


O projeto de PCBs de cobre pesado requer otimização precisa da largura e do espaçamento das linhas para acomodar camadas espessas de cobre. Além disso, soluções de gerenciamento térmico, como vias térmicas e almofadas de cobre, devem ser integradas para evitar superaquecimento. Além disso, os projetistas precisam considerar a compatibilidade dos materiais, selecionando substratos resistentes a altas temperaturas que correspondam ao coeficiente de expansão térmica do cobre espesso para garantir estabilidade a longo prazo.


Processo de fabricação


O fluxo de fabricação inclui etapas críticas:


Seleção do substrato

Espessamento da camada de cobre (galvanoplastia ou laminação de folha de cobre)

Gravação de precisão (para garantir a precisão do circuito)

Perfuração (ferramentas especializadas para materiais espessos)

Acabamento da superfície (por exemplo, níquel-ouro químico/ENIG, conservante orgânico de soldabilidade/OSP) para aumentar a resistência à corrosão.


3. Vantagens dos serviços completos da Suga para PCBs de cobre pesado

A Suga oferece serviços completos para PCBs de cobre pesado, abrangendo otimização de projeto, prototipagem e produção em massa. Nossa equipe de engenharia profissional fornece análises de projeto para abordar questões de largura de linha, gerenciamento térmico e capacidade de fabricação. Aproveitando equipamentos avançados, garantimos qualidade consistente. Desde o projeto inicial até a entrega final, simplificamos os processos, reduzimos os prazos de entrega e implementamos estratégias de preços flexíveis para mitigar a volatilidade dos preços do cobre, atendendo de forma abrangente às necessidades dos clientes para projetos de alta potência.
